Automatisk sorteringsvekt

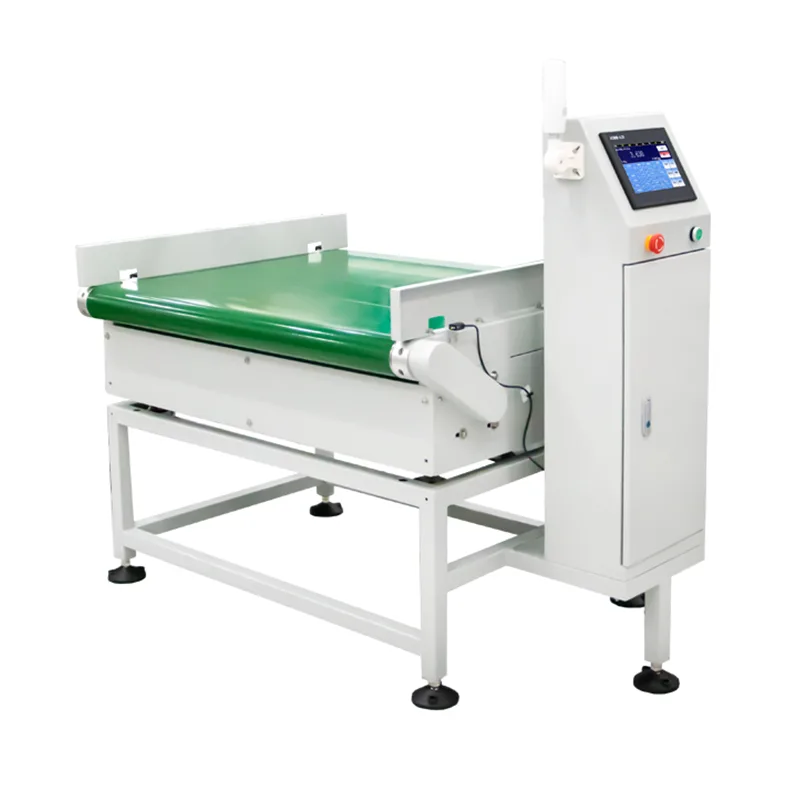

JDW-seriens automatiske sorteringsvekter er inline kontrollveiing og avledningssystem produsert av Jiangsu Jutian Weighing Equipment Co., Ltd. Den er designet for å veie produkter i bevegelse, sammenligne hver vektavlesning mot forhåndsinnstilte grenser, og mekanisk dirigere gjenstander inn i separate baner eller innsamlingssoner basert på resultatet. Utstyret kombinerer dynamisk veiing, bestått/ikke bestått logikk og fysisk sorteringsaktivering i en enkelt integrert transportørseksjon.

Systemet distribueres på produksjonslinjer der produktene må klassifiseres etter vekt etter fylling, montering eller pakking – for eksempel ved å separere undervektige, akseptable og overvektige kartonger i distinkte utmatingstransportører. Alle vektdata, tidsstempler og sorteringsresultater registreres for nedstrøms kvalitetsdokumentasjon og sporbarhet.

Tekniske spesifikasjoner

Nøyaktighetshensyn:Deteksjonsnøyaktighet og sorteringsgjennomstrømning avhenger av produktvekt, dimensjoner, transportbåndhastighet og miljøstabilitet. Oppgitte nøyaktighetsområder er basert på kontrollert fabrikktesting med representative prøver. Igangkjøring på stedet fastslår faktisk ytelse under produksjonsforhold.

Jiangsu Jutian Weighing Equipment Co., Ltd. opererer under ISO9001-sertifisert kvalitetsstyring. Selskapet har 68 nasjonale patenter og 20 programvareopphavsrettigheter, med produktutvikling ledet av 919 R&D Center og produksjon utført på tvers av to produksjonsanlegg. JDW-serien er CE-sertifisert.

Sorteringsmekanisme og mekanisk design

Sorteringshandlingen utføres på en dedikert avlederstasjon plassert nedstrøms for veiesonen. Produktklassifiseringen bestemmes i sanntid av kontrolleren basert på den fangede vekten i forhold til forhåndsinnstilte øvre/nedre grenser. Standardkonfigurasjonen bruker en motorisert venstre/høyre omledertransportør som leder akseptable produkter til ett kjørefelt og ikke-konforme produkter til et annet. For applikasjoner som involverer lette fleksible pakker, kan pneumatiske luftblåsings- eller push-arm-aktuatorer spesifiseres. Avledertimingen er synkronisert med produktposisjonssporing for å sikre pålitelig separasjon uten linjestopp.

Transportørrammen er konstruert av rustfritt stål 304, valgt for kompatibilitet med nedvaskingsmiljøer og motstand mot korrosjon. Veieseksjonen er mekanisk isolert fra driv- og avlederseksjonene for å minimere vibrasjonsoverføring. Føringsskinner og produktsensorer er plassert for å imøtekomme produktstørrelsesområdet spesifisert under systemkonfigurasjonen.

Systemkonfigurasjon og produksjonslinjeintegrasjon

Produktparametere administreres gjennom berøringsskjermgrensesnittet, der operatører kan opprette, lagre og tilbakekalle innstillinger for flere SKU-er. Hver forhåndsinnstilling inkluderer målvekt, toleransegrenser, transportbåndhastighet og sortering. Bytte mellom produkter utføres ved å velge den lagrede forhåndsinnstillingen uten mekanisk justering.

Kommunikasjonsgrensesnitt (Ethernet, RS232, RS485) gjør det mulig for vekten å utveksle data med MES-, ERP- eller SCADA-systemer. Vektposter, tidsstempler og sorteringsresultater kan overføres i sanntid eller eksporteres i batch via USB. For linjer med sentralisert produksjonsovervåking, støtter systemet standard industrielle protokoller som kan konfigureres under igangkjøring.

Kalibrering og rutinemessig vedlikehold

Kalibrering utføres ved hjelp av sertifiserte testvekter gjennom en veiledet prosedyre på berøringsskjermen. Både enkeltpunkts- og flerpunktskalibreringsmoduser støttes. Beltestramming, transportørinnretting og sensornullpunkt bør kontrolleres med jevne mellomrom som en del av rutinemessig vedlikehold. Den modulære konstruksjonen gjør at individuelle komponenter – belte, avlederaktuator, sensorer – kan nås og skiftes ut uten å demontere hele rammen.

Typiske applikasjonsscenarier

FAQ (ofte stilte spørsmål)

Hvordan velges sorteringsmekanismen for ulike produkttyper?
Valget avhenger av produktvekt, emballasjemateriale, formstabilitet og linjehastighet. Stive kartonger og flasker egner seg godt til motoriserte omledertransportører. Lette fleksible poser kan kreve pneumatisk luftblåsing eller skyvearmaktuatorer for å unngå mekanisk skade. Den riktige mekanismen bekreftes under ingeniørgjennomgangsfasen basert på produktprøver og layoutkrav.

Kan systemet sortere produkter i mer enn to kategorier?
Standard JDW-konfigurasjonen støtter toveis sortering (f.eks. godta/avvise). Multi-grade klassifisering – slik som undervekt, standard og overvekt i tre separate baner – kan konfigureres med ekstra omkoblingsstasjoner. Dette krever utvidede transportbåndseksjoner og spesifiseres på prosjektdefinisjonsstadiet.

Hvordan administreres produktparametere når du kjører flere SKUer?
Berøringsskjermkontrolleren lagrer produktforhåndsinnstillinger med navn, målvekt, toleransegrenser og sorteringshandling. Operatører velger den aktive SKUen fra den lagrede listen, og alle innstillinger lastes automatisk. En søkefunksjon lar deg raskt hente etter produktnavn. Forhåndsinnstillinger kan eksporteres og importeres via USB for sikkerhetskopiering eller duplisering på tvers av flere maskiner.

Hvilke kommunikasjonsprotokoller støttes for integrasjon med fabrikksystemer?
Standard grensesnitt inkluderer RS232, RS485 og Ethernet. Protokolltilpasning for Modbus TCP/RTU, TCP/IP-socketkommunikasjon eller direkteskriving av database håndteres under systemkonfigurasjonen. De spesifikke protokollkravene gjennomgås med kundens automatiseringsteam under bestillingsprosessen.

Hvordan valideres systemet etter installasjon?
Igangkjøring inkluderer statisk kalibrering med sertifiserte vekter, dynamisk testing med faktiske produktprøver ved produksjonshastighet, og verifisering av sorteringstidspunkt og nøyaktighet. En dokumentert idriftsettelsesrapport kan leveres. Løpende ytelsesverifisering kan utføres av kunden ved å bruke beholdte referanseprøver og periodiske kalibreringskontroller.
