Powered Roller Coding Scale

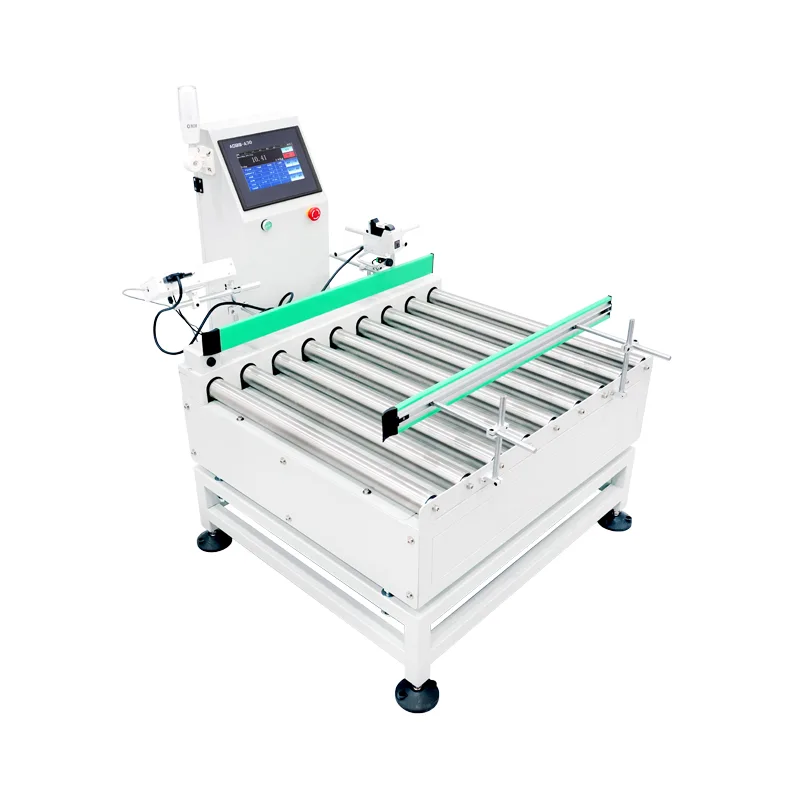

Powered Roller Coding Scale (modell JDT-GT-A30) er et dynamisk kontroll- og merkesystem produsert av Jiangsu Jutian Weighing Equipment Co., Ltd. Det kombinerer drevet rulletransport, veiing i bevegelse, automatisk koding og sanntidsdataregistrering i en enkelt integrert enhet. Utstyret er designet for automatiserte produksjonslinjer der inline vektverifisering og produktsporbarhet kreves som en del av arbeidsflyten for kvalitetskontroll.

Typisk utplassering skjer ved end-of-line inspeksjonspunkter, der produkter som kommer ut av en fylle- eller pakkestasjon må veies, merkes med batch- eller vektdata og logges inn i fabrikkens digitale journalsystem før palletering eller forsendelse. Det motordrevne valsesystemet synkroniserer med oppstrøms transportørhastighet, og eliminerer behovet for manuell produktoverføring mellom veiing og kodingsoperasjoner.

Kjerne tekniske parametere

Merknad om nøyaktighet:Deteksjonsnøyaktigheten avhenger av vekten, dimensjonene, transportstabiliteten og miljøforholdene til det målte produktet. Oppgitte nøyaktighetstall er oppnåelige under kontrollerte fabrikkkalibreringsforhold med representative produktprøver. Faktisk ytelse på stedet verifiseres under igangkjøring.

Jiangsu Jutian Weighing Equipment Co., Ltd. er ISO9001-sertifisert. Powered Roller Coding Scale er CE-sertifisert. Selskapet har 68 nasjonale patenter og 20 programvareopphavsrettigheter, med dedikert FoU ved 919 R&D Center og produksjon på tvers av to produksjonsanlegg i Kunshan og Zhejiang.

Utviklings- og produksjonsprosess

1. Kravanalyse og teknisk gjennomgang:For standardkonfigurasjoner gjelder de tekniske parameterne ovenfor direkte. For ikke-standard tilpasning, evaluerer ingeniørteamet vårt produktdimensjoner, nødvendig gjennomstrømning, kodegrensesnittspesifikasjoner og eksisterende linjeintegrasjonspunkter før de bekrefter den endelige utstyrsdesignen.

2. Mekanisk montering:Rullerammer er laget av karbonstål med overflatebehandling, eller rustfritt stål 304 for korrosjonsutsatte miljøer. Drivmotorer er dimensjonert i henhold til spesifisert lastekapasitet og transportørhastighet. Lasteceller er installert under veieseksjonen med mekanisk isolasjon fra transportørens drivverk for å forhindre vibrasjonsforstyrrelser.

3. Elektrisk integrasjon og programvarekonfigurasjon:919-seriens berøringsskjermkontroller er programmert med de nødvendige veieparametrene, kommunikasjonsprotokoller og kodegrensesnittdrivere. Skriver- eller blekkskrivertilkoblinger er konfigurert og testet for datasynkronisering.

4. Kalibrering og dynamisk testing:Hver enhet gjennomgår statisk kalibrering med sertifiserte vekter, etterfulgt av dynamisk testing ved bruk av representative produktprøver ved spesifisert transportørhastighet. Alarmlogikk utenfor toleranse og stopp/start-sekvensering av transportbånd er verifisert over flere sykluser.

5. Verifisering av aldring og stabilitet:Det komplette systemet kjører kontinuerlig i minimum 48 timer for å bekrefte elektronisk stabilitet, mekanisk justering og programvarepålitelighet under vedvarende drift.

6. Inspeksjon før forsendelse:En dokumentert sjekkliste som dekker veiingsnøyaktighet, kodefunksjonalitet, sikkerhetslåser og elektrisk samsvar er fullført før pakking og forsendelse.

Operativ arbeidsflyt

Produktene kommer inn i veieseksjonen via drevne ruller synkronisert med oppstrøms transportbånd. Lastecellen fanger opp vektdata i bevegelse; kontrolleren sammenligner den målte verdien mot forhåndsinnstilte øvre og nedre grenser. Produkter innenfor det akseptable området fortsetter til kodestasjonen, hvor batchkode, vektverdi eller tidsstempel brukes. Produkter utenfor toleranse utløser et transportbåndstopp eller alarmsignal i henhold til den konfigurerte driftsmodusen. Alle veie- og kodingsposter lagres lokalt og kan overføres til et vertssystem via det konfigurerte kommunikasjonsgrensesnittet.

Dataeksport støtter CSV-format for regnearkanalyse og direkte databaseinnsetting via API eller protokolltilpasning. Kontrolleren kan lagre flere produktforhåndsinnstillinger, noe som muliggjør rask overgang mellom forskjellige SKU-er uten rekalibrering.

Når skal du velge en drevet rullekodevekt

Automatiserte linjer med kontinuerlig flyt:I motsetning til manuelle eller ikke-drevne kontrollveiestasjoner, opprettholder drevne valser produktmomentum og linjerytme, noe som gjør dette utstyret egnet for produksjonslinjer der gjennomstrømningskonsistens er nødvendig og manuell veiing vil skape en flaskehals.

Krav til innebygd sporbarhet:I bransjer som mat, legemidler eller bilkomponenter, krever regulatoriske eller kundekrav ofte at hvert produkt eller parti har en kontrollerbar vektoppføring knyttet til produksjonsdato, skift eller linjenummer. Dette utstyret integrerer veiing og koding i ett enkelt sporbart trinn.

Integrasjon med digitale fabrikksystemer:Kommunikasjonsgrensesnittene støtter datautveksling med MES- og ERP-plattformer, slik at vektdata kan strømme inn i kvalitetsdashbord, produksjonsrapporter eller batchfrigivelsesarbeidsflyter uten manuell transkripsjon.

Verifiserte applikasjonsscenarier

FAQ (ofte stilte spørsmål)

Hvordan er kodefunksjonen integrert med veiesystemet?
Berøringsskjermkontrolleren overfører den fangede vektverdien, tidsstempelet og forhåndsinnstilt batchinformasjon til den tilkoblede kodeenheten (blekkskriver, termooverføringsskriver eller etikettapplikator) via et konfigurert kommunikasjonsgrensesnitt. Kodingsutløsersignalet er synkronisert med transportbåndposisjonssensoren for å sikre nøyaktig plassering på produktet.

Kan utstyret håndtere produkter av varierende størrelse på samme linje?
Rullebredden og transportørens hastighet er designet rundt det største produktet i det spesifiserte området. For linjer som behandler flere produktstørrelser, kan forhåndsinnstilte omstillingsinnstillinger lagres i kontrolleren, slik at operatører kan bytte mellom produktkonfigurasjoner uten mekanisk justering. Produktspesifikke styreskinner er tilgjengelig som ekstrautstyr.

Hva bestemmer veienøyaktigheten til et drevet valsesystem?
Nøyaktigheten påvirkes av produktvekt, størrelse, hastighet under veiing, vibrasjoner fra tilstøtende utstyr og miljøforhold som luftstrøm. Oppgitte nøyaktighetsspesifikasjoner er basert på kontrollert testing med representative produkter. Verifisering på stedet under igangkjøring fastslår den faktiske ytelsen under reelle produksjonsforhold.

Hvilke kommunikasjonsprotokoller støttes for MES/ERP-integrasjon?
Standardkonfigurasjoner inkluderer RS232, RS485 og Ethernet. Protokolltilpasning for spesifikke MES- eller ERP-systemer håndteres i ingeniørgjennomgangsfasen. Vanlige integrasjonsformater inkluderer Modbus TCP/RTU, TCP/IP-kontaktkommunikasjon og direkte-skriving via det medfølgende programvaregrensesnittet.

Hvordan gis ettersalgsstøtte for tilpasset utstyr?
Teknisk dokumentasjon inkludert koblingsskjemaer, parameterkonfigurasjonsveiledninger og kommunikasjonsprotokollspesifikasjoner leveres med hver enhet. Fjerndiagnosestøtte er tilgjengelig for programvarerelaterte problemer. For mekaniske eller elektriske komponenter er reservedeler på lager for vanlige konfigurasjoner, og erstatningsprosedyrer er dokumentert i vedlikeholdsmanualen.
