Dynamisk veie høyhastighets sjekkvekt

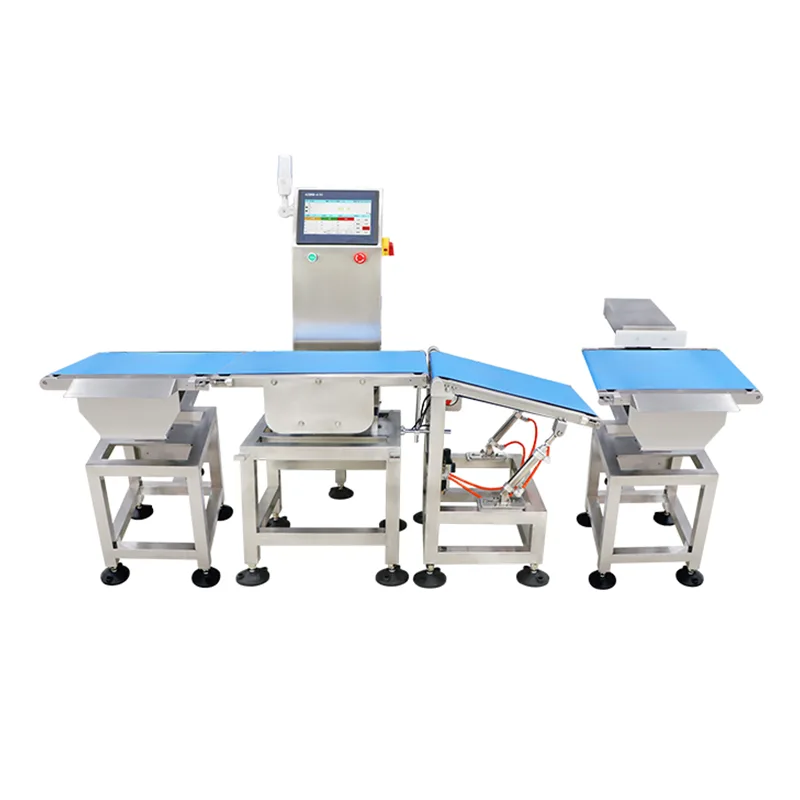

Dynamic Weigh High-Speed ​​Checkweigher (JDS-serien) er et inline-veiesystem produsert av Jiangsu Jutian Weighing Equipment Co., Ltd. Det er designet for produksjonslinjer der 100 % produktvektverifisering kreves ved linjehastighet, uten å avbryte produktflyten. Utstyret fanger opp vektavlesninger mens produktene er i bevegelse på transportbåndet, sammenligner hver avlesning mot forhåndsinnstilte grenser, og utløser en sorteringsmekanisme for å skille gjenstander som ikke er i samsvar.

Dynamisk veiing skiller seg fra statisk veiing ved at målingen tas under transportbåndets bevegelse. Systemet kompenserer for mekanisk vibrasjon og produktbevegelse gjennom en kombinasjon av digitale filtreringsalgoritmer og mekanisk isolerte veieceller. Nøyaktighetsspesifikasjoner er derfor gjensidig avhengige av transportbåndhastighet, produktdimensjoner og produktvekt – et forhold som tas i betraktning under systemkonfigurasjonen.

Tekniske spesifikasjoner

Merknad om nøyaktighet:Deteksjonsnøyaktigheten påvirkes av produktvekt, dimensjoner, transportbåndhastighet og miljøforhold. Oppgitte nøyaktighetsområder representerer oppnåelig ytelse under kontrollert fabrikktesting med representative produktprøver. Igangkjøring på stedet fastslår faktisk ytelse under produksjonsforhold.

JDS-serien er utviklet ved Jiangsu Jutians 919 R&D Center og produsert på tvers av to produksjonsanlegg under ISO9001-sertifisert kvalitetsstyring. Selskapet har 68 nasjonale patenter, inkludert flere relatert til dynamiske veiealgoritmer og høyhastighets sjekkveiesystemdesign. Produktene er CE-sertifisert.

Dynamisk veieteknologi

Sensor og signalbehandling:JDS-serien bruker strain gauge-lastceller konfigurert i en mekanisk isolert veieseksjon. Transportbåndet over veiesonen støttes helt av veiecelleenheten, adskilt fra drivmotoren og oppstrøms/nedstrøms transportører med spalter eller overføringsruller. Denne mekaniske isolasjonen reduserer overføringen av motorvibrasjoner til veiesignalet.

Digital filtrering og hastighetskompensasjon:Vektavlesninger tas med høy frekvens i løpet av den korte perioden hvert produkt passerer over veiesonen. Digitale filtreringsalgoritmer trekker ut en stabil vektverdi fra det dynamiske signalet, og kompenserer for gjenværende vibrasjon og beltebevegelse. Systemets gjennomstrømningskapasitet bestemmes av produktlengde, transportbåndhastighet og minimumstiden som kreves for at veiesignalet skal stabilisere seg.

Produktparameterstyring og sorteringslogikk

Berøringsskjermkontrolleren lagrer parametersett for flere produkter, inkludert målvekt, øvre/nedre toleransegrenser, transportbåndhastighet og sorteringsmodus. Når et produkt velges, lastes alle tilknyttede parametere automatisk, noe som reduserer overgangstiden mellom forskjellige SKU-er. Systemet støtter vektbasert klassifisering i flere karakterer (f.eks. undervektig, akseptabel, overvektig) med konfigurerbare sorteringshandlinger for hver klasse.

Sorteringsmekanismer spesifiseres under systemkonfigurasjon basert på produktegenskaper og linjeoppsett. Vanlige alternativer inkluderer pneumatiske skyvearmer for sideveis avvisning, luftblåsedyser for lette produkter og fallklaffer eller avledningsporter for integrering med nedstrøms transportører. Sensoren for avvisningsbekreftelse bekrefter at ikke-konforme varer har blitt fjernet før neste produkt kommer.

Driftssikkerhet i industrielle miljøer

Den strukturelle rammen er laget av rustfritt stål 304, valgt for holdbarhet og kompatibilitet med vaskemiljøer som er vanlige i mat- og farmasøytisk produksjon. Berøringsskjermkontrolleren og det elektriske kabinettet er forseglet til IP65 eller høyere, avhengig av konfigurasjon. Ledninger og sensorforbindelser føres gjennom forseglede rør. Systemet er designet for kontinuerlig drift i flere skift, med lagre og remmer spesifisert for den tiltenkte driftssyklusen.

Kalibrering utføres gjennom berøringsskjermgrensesnittet ved hjelp av veiledet enkeltpunkt- eller flerpunktsprosedyrer med sertifiserte testvekter. Rutinemessig vedlikehold – inkludert belteinspeksjon, sensornullkontroll og verifisering av transportbåndoppretting – er tilgjengelig uten spesialverktøy.

Typiske implementeringsscenarier

FAQ (ofte stilte spørsmål)

Hvordan påvirker transportørens hastighet veienøyaktigheten?
Nøyaktighet og hastighet er gjensidig avhengig av dynamisk veiing. Høyere transportørhastigheter reduserer tiden hvert produkt bruker på veiesonen, noe som kan øke målevariasjonen. Under systemkonfigurasjonen spesifiserer ingeniørteamet oppnåelig nøyaktighet ved nødvendig gjennomstrømning basert på produktvekt og dimensjoner. Nøyaktighetstall verifiseres under idriftsettelse på stedet med faktiske produksjonsprøver.

Hvilke mekanismer forhindrer at vibrasjoner påvirker vektavlesningene?
To designtilnærminger brukes: mekanisk isolasjon og digital signalbehandling. Veieseksjonen er mekanisk adskilt fra drivmotoren og tilstøtende transportører for å minimere vibrasjonsoverføring. På signalsiden behandler digitale filtreringsalgoritmer de høyfrekvente vektprøvene for å trekke ut en stabil verdi til tross for gjenværende miljøvibrasjoner.

Hvordan håndterer systemet flere produkter på samme linje?
Produktparametere – inkludert målvekt, toleransegrenser, transportbåndhastighet og sorteringshandling – lagres som navngitte forhåndsinnstillinger i kontrolleren. Operatører velger det aktive produktet fra berøringsskjermmenyen, og alle parametere lastes automatisk. Bytte mellom forhåndsinnstillinger krever ikke omkalibrering.

Hvilke datasporbarhetsfunksjoner er inkludert?
Hver vektmåling er tidsstemplet og logget med produktidentifikator, målt vekt, toleransestatus (bestått/ikke bestått) og sorteringsresultat. Data kan eksporteres via USB i CSV-format eller overføres til et vertssystem via Ethernet eller seriell tilkobling. Statistiske sammendrag – inkludert totalt antall, bestått rate og vektfordeling – er synlige på berøringsskjermen i sanntid.

Hvordan velges sorteringsmekanismen for en spesifikk applikasjon?
Valg av sorteringsmekanisme avhenger av produktvekt, dimensjoner, emballasjetype, transportbåndhastighet og tilgjengelig linjeplass. Pneumatiske skyvearmer brukes ofte til kartonger og stive beholdere. Luftblåsingssystemer er egnet for lette fleksible pakker. Den tekniske gjennomgangsfasen bestemmer den passende mekanismen basert på kundens produktspesifikasjoner og linjeoppsett.
