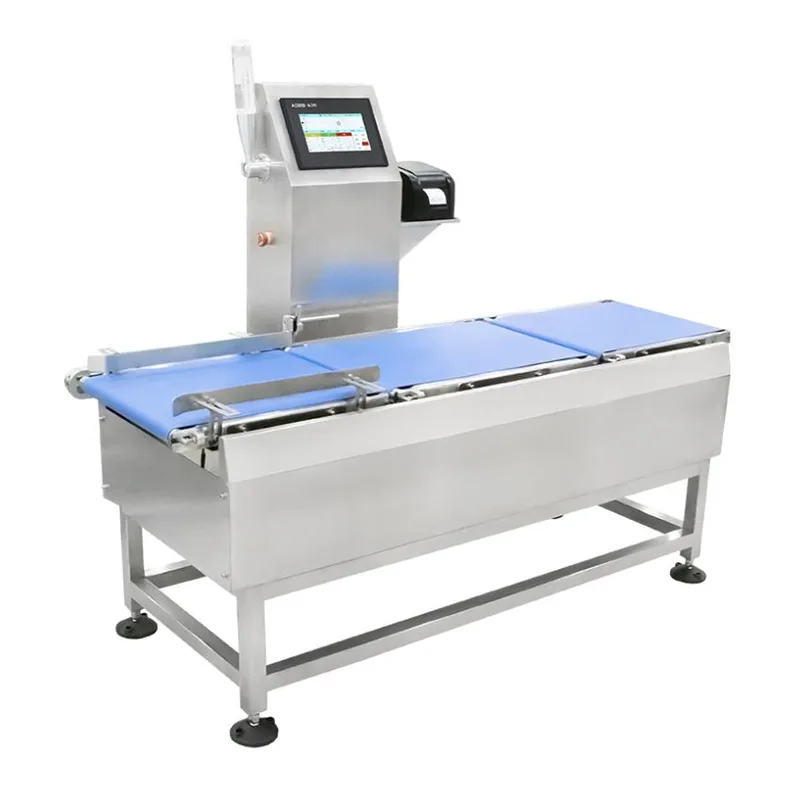

Intelligent høyhastighets sjekkvekt

Intelligent High-Speed ​​Checkweigher er et kompakt inline-veiesystem utviklet av Jiangsu Jutian Weighing Equipment Co., Ltd. for dynamisk vektinspeksjon av små, lette pakkede produkter. Den er designet for å operere med høy gjennomstrømning på produksjonslinjer der individuelle produktvekter varierer fra noen få gram til flere kilo, og hvor gjenstander utenfor toleranse må identifiseres og fjernes uten å avbryte linjesyklusen.

Utstyret fanger opp vektavlesninger under transport av transportbånd, behandler hver måling gjennom en digital filtreringskjede og utløser en pneumatisk eller mekanisk avvisningsmekanisme for gjenstander som ikke er i samsvar. Alle veiehendelser er tidsstemplet og logget for sporbarhet.

Tekniske spesifikasjoner

Ytelsesnotater:Nøyaktighet og gjennomstrømning påvirkes av produktdimensjoner, emballasjemateriale og linjestabilitet. Spesifikasjonene ovenfor er basert på kontrollert fabrikktesting med representative produkter. Igangkjøring på stedet validerer faktisk ytelse under produksjonsforhold.

Jiangsu Jutian Weighing Equipment Co., Ltd. er ISO9001-sertifisert. Selskapets 919 R&D Center har utviklet 68 nasjonale patenter og 20 programvareopphavsrettigheter knyttet til veieinstrumentering, dynamiske algoritmer og automatiserte kontrollveiesystemer. Produktene er CE-sertifisert og produsert i to produksjonsanlegg.

Systemarkitektur og nøkkelkomponenter

Kontrollvekten består av tre integrerte seksjoner: innmatingstransportør, veiesone og utmating med avvisningsstasjon. Innmatingstransportøren rommer og akselererer produkter til en stabil hastighet før de går inn i veiesonen. Veietransportøren er montert på en strekkmåler-lastcellemontasje mekanisk isolert fra drivseksjonene. En fotoelektrisk sensor oppdager produktinntreden og utløser vektfangstsekvensen. Etter veiing går produktene videre til utmatingen der en pneumatisk skyver avleder ikke-konforme gjenstander til en avfallsbeholder eller separat transportør. Skyveaktiveringen er tidsbestemt ved å bruke produktets sporede posisjon for å sikre presis utkasting.

Lasteceller velges for målvektområdet og oppløsningskravene. Berøringsskjermkontrolleren lagrer produktspesifikke parametere – målvekt, øvre/nedre grenser, transportbåndhastighet og avvisningsforsinkelse – og viser produksjonsstatistikk i sanntid, inkludert bestått rate, avvisningstall og vektfordelingshistogram.

Sanntidsdatabehandling og kommunikasjon

Vektsignaler samples med høy frekvens og behandles av en digital filtreringsalgoritme som kompenserer for mekanisk vibrasjon og beltestøy. Den behandlede vektverdien sammenlignes med lagrede toleransegrenser. Systemvedtaket (bestått/ikke bestått) og målt vekt overføres til utmatingskontrolleren for sorteringsutførelse.

Alle vektposter er tidsstemplet og kan eksporteres via USB i CSV-format. Kommunikasjonsgrensesnitt (Ethernet, RS232, RS485) støtter dataintegrasjon med MES-, SCADA- eller ERP-plattformer. Systemet kan konfigureres til å sende ut data kontinuerlig, på forespørsel eller etter hver inspeksjonssyklus basert på vertssystemkravene.

Kalibrering og rutinemessig vedlikehold

Kalibrering utføres gjennom berøringsskjermgrensesnittet med sertifiserte testvekter. Både ettpunkts- og flerpunktskalibreringsrutiner er tilgjengelige. Den veiledede prosedyren minimerer operatørfeil og krever ikke demontering.

Rutinemessig vedlikeholdsplan:
Daglig:Rengjør veieplattformen og transportbåndets overflate; verifiser sensorkabeltilkoblinger.
Ukentlig:Inspiser transportbåndets spenning og justering; sjekk pneumatisk systemtrykk (0,6–0,8 MPa) og aktuatorfunksjon.
Månedlig:Utfør nøyaktighetsverifisering med sertifiserte vekter; inspisere og smøre transportørlager.
Feilsøking av vanlige problemer:Vektavvik kan indikere sensoroverbelastning eller skadet veiecelle; avvisningsfeil er ofte relatert til lufttrykkfall eller feiljustert skyver. Reservedeler for vanlige slitasjeartikler (belter, filtre, sensorer) holdes på lager for rask utskifting.

Typiske produkter og inspeksjonsscenarier

FAQ (ofte stilte spørsmål)

Hva er minimumsproduktvekten systemet kan inspisere pålitelig?
Det angitte veieområdet starter ved 5 g. Pålitelig dynamisk inspeksjon av svært lette produkter avhenger av produktform, tyngdepunkt og transportbåndhastighet. Produkter under 5 g kan vurderes fra sak til sak under teknisk gjennomgang.

Hvordan sikrer den pneumatiske avvisningsmekanismen nøyaktig fjerning uten å skade tilstøtende produkter?
Avvisningstidspunktet er basert på transportørhastighet og produktposisjonssporing fra den fotoelektriske sensoren. Kontrolleren beregner det nøyaktige øyeblikket det ikke-konforme produktet når skyveren og aktiverer den pneumatiske sylinderen for et definert slag. Produkt-til-produkt-avstanden må være tilstrekkelig til at skyveren kan trekke seg tilbake før neste produkt kommer. Minimumsavstand bestemmes under systemkonfigurasjon.

Hvordan opprettholdes nøyaktigheten ved høy gjennomstrømning?
Digitale filtreringsalgoritmer trekker ut en stabil vektverdi fra det korte målevinduet som er tilgjengelig ved høy hastighet. Mekanisk isolering av veietransportøren reduserer vibrasjonsoverføringen. For svært høyhastighetsapplikasjoner diskuteres avveiningen mellom gjennomstrømning og nøyaktighet under systemspesifikasjonen, og oppnåelig nøyaktighet bekreftes gjennom dynamisk testing med kundeproduktprøver.

Kan sjekkvekten håndtere produkter som ikke er stivt flatt på bunnen?
Produkter med ujevn eller fleksibel base kan vise økt vektvariasjon under dynamisk veiing. Tilpassede beltematerialer, styreskinner eller produktspesifikke bærere kan vurderes for å stabilisere gjenstander under transport. Produktprøver testes vanligvis under prosjekteringsfasen for å avgjøre om det er nødvendig med ytterligere feste.

Hva er prosedyren for å bytte mellom ulike produkter?
Produktparametere – målvekt, toleransegrenser, transportbåndhastighet og avvisningsinnstillinger – lagres som navngitte forhåndsinnstillinger i berøringsskjermkontrolleren. Operatøren velger ønsket produkt fra menyen, og alle parametere lastes automatisk. Ingen mekaniske justeringer kreves for produkter innenfor samme størrelse og vektklasse. En kalibreringssjekk med referansevekt anbefales etter omstilling.
