Intelligent online sjekkvekt

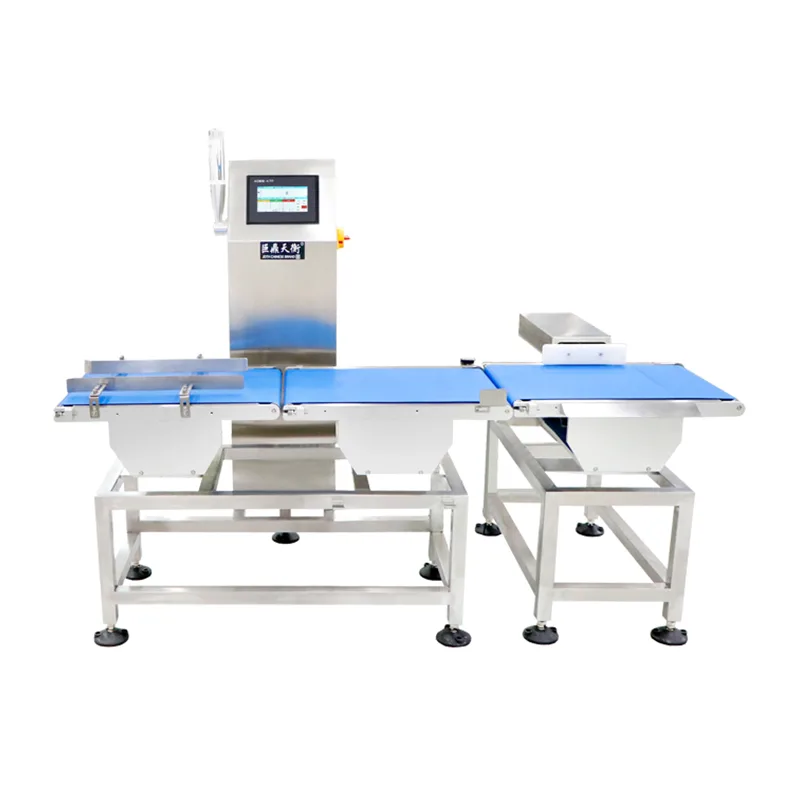

A30 Intelligent Online Checkweigher er et høyhastighets beltekontrollveiesystem produsert av Jiangsu Jutian Weighing Equipment Co., Ltd. Det er bygget på en innebygd Linux-kontrollplattform og designet for kontinuerlig vektinspeksjon under bevegelse på produksjons- og pakkelinjer. Systemet fanger opp vektavlesninger når produktene passerer over en lastcelleintegrert transportørseksjon, sammenligner hver avlesning med lagrede parametere og utløser en konfigurerbar utgang basert på bestått/feil-resultatet – alt uten å endre eksisterende linjehastighet eller produktavstand.

Bruken av et innebygd Linux-operativsystem gir et sanntids multitasking-miljø for vektsignalbehandling, administrasjon av berøringsskjermbrukergrensesnitt, datalogging og kommunikasjon. Denne arkitekturen gjør at systemet kan håndtere høyhastighets inspeksjonsoppgaver samtidig som den opprettholder fleksibiliteten til å tilpasse kommunikasjonsprotokoller, dataformater og periferintegrasjoner.

Systemarkitektur og signalbehandlingskjede

Intelligent Online Checkweigher består av fire funksjonsseksjoner: innmatingstransportør, veietransportør, utmatingstransportør og den Linux-baserte kontrollenheten. Signalkjeden fungerer som følger:

1. Produktdeteksjon og utløsning:En fotoelektrisk sensor plassert ved overgangen innmating til veiing oppdager forkanten til et innkommende produkt. Sensorsignalet rutes til kontrollerens digitale inngang, som starter vektfangstsekvensen basert på en forhåndskonfigurert forsinkelse og produktlengde.

2. Vektsignalinnsamling:Veietransportøren er montert på en strekkmåler-lastcellemontasje mekanisk isolert fra drivmotoren og tilstøtende transportører. Det analoge vektsignalet forsterkes, filtreres og digitaliseres av kontrollerens høyhastighets ADC-modul. Samplingsfrekvenser er konfigurert til å fange opp flere avlesninger i løpet av den korte perioden produktet er fullstendig på veieseksjonen.

3. Digital filtrering og vektberegning:Linux-systemet bruker digitale filtreringsalgoritmer på den samplede datastrømmen, og kompenserer for gjenværende mekanisk vibrasjon og beltestøy. En stabil vektverdi trekkes ut og sammenlignes i sanntid mot produktets målvekt og toleransegrenser lagret i parameterdatabasen.

4. Beslutning og utgang:Systemet klassifiserer produktet som bestått eller ikke bestått basert på sammenligningsresultatet. For feiltilstander kan konfigurerbare utgangssignaler utløse en hørbar alarm, en visuell indikator, en transportørstopp eller en avvisningsmekanisme. Beslutningen utføres innenfor produktets transporttid gjennom utmatingsdelen.

5. Dataregistrering:Hver inspeksjonshendelse – inkludert tidsstempel, produktidentifikator, målt vekt og bestått/ikke bestått status – logges til intern lagring og er tilgjengelig for USB-eksport i CSV-format.

Hoved tekniske parametere

Nøyaktighetsnotat:Oppnåelig nøyaktighet avhenger av produktvekt, dimensjoner, transportbåndhastighet og miljøstabilitet. Spesifikasjoner er verifisert under kontrollerte fabrikkforhold med representative prøver og bekreftet under igangkjøring på stedet.

Jiangsu Jutian Weighing Equipment Co., Ltd. har over 20 års erfaring innen veieinstrumentering og automatiserte systemer. Selskapet har ISO9001-sertifisering, CE-produktsertifisering, 68 nasjonale patenter og 20 opphavsrettigheter til programvare. Produksjonen foregår i to anlegg under standardiserte kvalitetsprosedyrer, med systemutvikling ledet av 919 R&D Center.

Innebygde Linux-systemer og programvarefunksjoner

Valget av en innebygd Linux-plattform gir flere funksjonelle egenskaper som er relevante for industrielle kontrollveiingsapplikasjoner. Sanntidskjernen håndterer vektsignalinnsamling og beslutningsutgang med deterministisk timing, og sikrer at bestått/feil-signalet genereres innenfor produktets transittvindu. Multitasking-arkitekturen lar berøringsskjermens brukergrensesnitt, datalogging og nettverkskommunikasjon fungere samtidig uten å avbryte inspeksjonssyklusen.

Brukergrensesnittet støtter både kinesisk og engelsk språkvisning, med parameterkonfigurasjon tilgjengelig via strukturerte menysider. Brukertillatelser på flere nivåer begrenser kritiske innstillinger – som toleransegrenser og kalibreringsparametere – til autorisert personell. Programvareoppdateringer kan brukes via USB eller nettverkstilkobling, noe som tillater feltoppgraderinger uten maskinvareendringer.

Systemets kommunikasjonsstabel støtter standard serielle og Ethernet-protokoller. Datautdataformat, overføringsintervall og håndtrykkmetode kan konfigureres for å matche kravene til vertssystemer som MES, SCADA eller anleggsdatainnsamlingsservere. For applikasjoner som krever integrasjon med avvisningsmekanismer, kan I/O-utgangen konfigureres til å drive pneumatiske ventiler, reléer eller indikatorstabler.

Typiske inspeksjonsscenarier

FAQ (ofte stilte spørsmål)

Hvilken fordel gir det innebygde Linux-systemet fremfor en standard mikrokontroller?
Linux-plattformen tilbyr multitasking-evne og et standardisert programvaremiljø. Dette muliggjør samtidig drift av inspeksjonsrutinen, berøringsskjermoppdateringer, datalogging og nettverkskommunikasjon uten tidskonflikter. Det forenkler også protokolltilpasning og støtter standard nettverksverktøy for integrasjon med anleggets IT-systemer.

Hvordan er kontrollvekten kalibrert, og hvor ofte er det nødvendig med rekalibrering?
Kalibrering utføres ved hjelp av sertifiserte testvekter gjennom en veiledet ettpunktsrutine på berøringsskjermen. Frekvensen for omkalibrering avhenger av driftsmiljøet og anleggets kvalitetssystem – daglig verifisering eller verifisering per skift er vanlig i regulerte bransjer. Systemet gjør at kalibrering kan fullføres uten demontering.

Kan systemet kommunisere med vår eksisterende MES eller databaseserver?
Standard Ethernet-grensesnitt støtter TCP/IP-kommunikasjon. Dataformat og overføringsprotokoll kan tilpasses under idriftsettelse for å matche mottakssystemets krav. For ikke-standard integrasjoner kan ingeniørteamet gi protokolldokumentasjon eller konfigurere datautgangen deretter.

Hva bestemmer sjekkvektens maksimale gjennomstrømning?
Gjennomstrømning bestemmes av produktlengde, transportbåndhastighet og minimumstiden som kreves for at vektsignalet skal stabilisere seg. Lengre produkter eller krav til høyere nøyaktighet krever vanligvis lavere hastigheter eller større veieseksjoner. Gjennomstrømningsestimater gis under ingeniørgjennomgangen basert på kundens produktprøver og hastighetsforventninger.

Hvordan er avvisningsmekanismer integrert med kontrollvekten?
Kontrolleren gir digitale I/O-utganger som kan konfigureres til å drive pneumatiske skyvere, luftblåsedyser eller avlederporter. Utgangstidspunktet er synkronisert med den sporede produktposisjonen. Den spesifikke mekanismen og dens integrasjon er definert under systemkonfigurasjon basert på produktegenskaper og linjeoppsett.
